Đèn cầu thang cảm ứng led thông minh - KH Hải Phòng



Bạn có muốn ngôi nhà mình hiện đại và thông minh hơn không? Hãy thiết kế ngôi nhà theo cách của bạn.

Đây là phong cách cầu thang cảm ứng led Xu hướng nhà thông minh 4.0 không thể bỏ qua.


I. Chuẩn bị nguyên vật liệu:

a. Bộ điều khiển đèn cầu thang cảm ứng V5.1


- Chọn được số bậc, nhà 17 bậc có ngay chuẩn 17 bậc, nhà 21 có ngay 21,...
- Người đi từ 2 đầu cầu thang đèn sẽ sáng dần 2 đầu và tắt dần 2 đầu
- Người đi trên cầu thang muốn đứng lại nói chuyện nghe điện thoại đèn cầu thang vẫn sáng.
- Người già đi chậm cầu thang có thêm chế độ đếm ngược thời gian tắt đèn
- Tùy chỉnh được tốc độ sáng led từng bậc nhanh chậm theo ý muốn phím trên mạch
- Phù hợp cả cầu thang 16 đến 25 bậc, cảm biến góc 110 độ cảm ứng thân nhiệt hoặc 0-8
- Cảm biến ánh sáng ban ngày tắt cầu thang, ban đêm bật cầu thang tự động.
- Nâng cấp thêm hiệu ứng đèn nháy tự động trang trí khi gia đình có tiệc, quán karaoke,...
- Có điều khiển từ xa chọn hiệu ứng chạy tự động.

GIÁ: 1.399.000đ - KM : 1.290.000đ

b. Tủ điện nhựa đựng Bộ điều khiển cầu thang + Nguồn + Hẹn giờ


GIÁ 500.000đ - KM: 450.000đ

c. Dây điện có thể mua 2 cuộn

Giá 1 Cuộn 100m: 120.000đ - KM: 100.000đ

d. Nguồn cung cấp 12V20A


Giá 290.0000đ - KM: 250.000đ

e. Led thanh nhôm siêu sáng bền tuổi thọ 100.000h


Thị trường phổ thông hay sử dụng màu led Trắng hoặc led vàng ấm
- Led trắng cho bậc thang đá
- Led vàng ấm cho bậc thang gỗ
- Ngoài ra có thể phối màu xen kẽ Xanh lá, Xanh dương, Trắng sẽ rất đẹp mắt

Giá 29.000đ - KM: 25.000đ

f. Cảm biến ánh sáng


Giá 105.000đ - KM: 75.000đ

g. Bộ Hẹn giờ thông minh Ban ngày tắt - Ban đêm bật tự động quản lý điện năng tiết kiệm



Giá 250.000đ - KM: 199.000đ

II. Hướng dẫn đấu nối

A. Video hướng dẫn






GÓI COMBO KHUYẾN MẠI TIẾT KIỆM

  GÓI COMBO MINI Bậc cầu thang 50 cm bao gồm:

- 24 thanh led dài 50 cm( led Trắng/ Vàng)
- 1 Bộ điều khiển trung tâm cầu thang
- 2 cảm biến 2 đầu
- 1 Cảm biến ở giữa cầu thang
- 1 Bộ lắp Vỏ mica bảo vệ
- 1 Cuộn dây 100m
- 1 Bộ Nguồn 12V20A
- 1 Giấy hướng dẫn sử dụng

GIÁ 1.790.000đ



   GÓI COMBO VIP bậc thang 100cm bao gồm:

- 24 thanh led dài 100 cm siêu sáng ( led Trắng/ Vàng)
- 1 Bộ điều khiển trung tâm cầu thang nhiều hiệu ứng
- 2 cảm biến 2 đầu
- 1 Cảm biến ở giữa cầu thang
- 1 Bộ lắp Vỏ mica bảo vệ
- 1 Cuộn dây 100m
- 1 Bộ Nguồn 12V20A
- 1 Giấy hướng dẫn sử dụng

GIÁ 1.990.000đ



   GÓI COMBO SVIP bậc thang 100cm bao gồm:

- 24 thanh led dài 100 cm siêu sáng ( led Trắng/ Vàng)
- 1 Bộ điều khiển trung tâm cầu thang nhiều hiệu ứng
- 2 cảm biến 2 đầu
- 1 Cảm biến ở giữa cầu thang
- 1 Bộ lắp Vỏ mica bảo vệ
- 1 Cuộn dây 100m
- 1 Bộ hẹn giờ thông minh 18h tối - 5H bật ( 6h sáng tới 17h tối tắt)
- 1  Tủ điện cao cấp 300 x 400 x 200mm
- 1 Bộ Nguồn 12V20A
- 1 Giấy hướng dẫn sử dụng

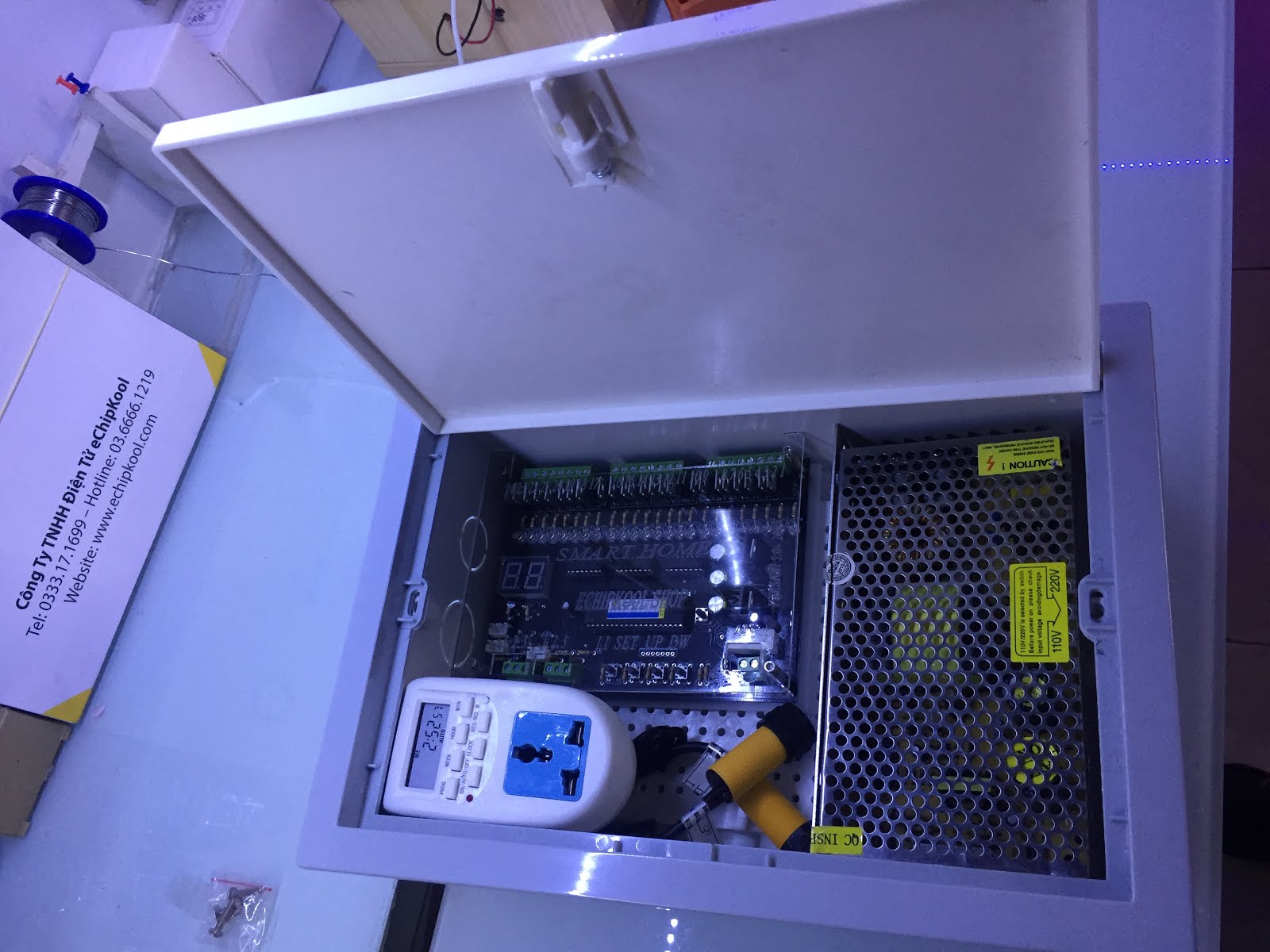

- Miễn phí công lắp đặt SETUP thành bộ Tủ điện ( Sẽ hỗ trơ giúp khách hàng Gói gọn Bộ điều khiển trung tâm cầu thang, Bộ hẹn giờ thông minh, Nguồn điện tích hợp sẵn, có sẵn dây đầu ra ) Hình ảnh hộp setup sẵn như bên dưới

♥ LỢI ÍCH:
RẤT NHANH CHÓNG - CHUYÊN NGHIỆP LẮP ĐẶT CHO NGÔI NHÀ THÔNG MINH CỦA KHÁCH HÀNG









GIÁ 2.690.000đ

Ở ĐÂU TÍNH NĂNG TƯƠNG TỰ RẺ - CHÚNG TÔI CAM KẾT RẺ HƠN


B. Hướng dẫn bằng văn bản

1.       Những lưu ý:
- Khi test mạch đèn cầu thang: Nếu có cảm biến đứng ở giữa cầu thang mắt màu trắng tròn . Quý khách vui lòng tháo cảm biến CB3-PIR là cảm biến đứng giữa cầu thang ra. Bản thân là cảm biến bức xạ nhiệt con người góc quét 110 độ nên rất nhạy nếu ta ở gần khiến cho đồng hồ liên tục đếm 5 về 0 lại lên 9 lại lặp lại. Chỉ lắp khi hoàn thiện cầu thang bước cuối cùng ( Áp dụng cho bản V5.0 trở lên).
- Khi test nếu mạch chỉ có 2 cảm biến CB KC ( khoảng cách 0 -80cm có điều chỉnh được khoảng cách theo ý muốn ở phía sau cảm biến). Quý khách lưu ý hướng cảm biến lên trời tránh bị chạm để chúng ta xem mạch hoạt động) Nếu cầu thang bậc hẹp chạm vào phạm vi phát hiện của cảm biến dẫn đến đèn báo phía sau cảm biến màu đỏ. Thực hiện vặn ốc ngược chiều kim đồng hồ để giảm khoảng cách phát hiện. ( Đồng hồ đếm ngược về 5 sau lại lên 9 lại ngược lại báo lỗi cảm biến bị chạm hoặc đã chết).
+ Nếu vặn quá mức sẽ khiến cho đèncảm biến phía sau quá nhạy và luôn sáng. Lúc này thao tác vặn trả lại ngược chiều kim đồng hồ.
- Nguồn cung cấp + 12 – 12V là nguồn tổ ong 12V ( 10A – 30A)
- Các cổng kết nối cần xoáy ốc ra mới thực hiện cho dây vào. Lưu ý siết chặt các đầu nối
- Cực dương nguồn  vào mạch + 12V còn  -12V ( COM) Theo vị trí cực như trên hộp sản phẩm.
- Khi kết nối đèn led với Bộ điều khiển để thử. LƯU Ý:  Phải bọc cách điện cho các mối nối, tránh chạm chập. Dẫn đến đoản mạch. Không chủ quan vấn đề này. Bản thân nguồn dòng 20-30A rất lớn. Mong quý khách lưu ý vấn đề này.
       2.   Hướng dẫn điều khiển:
- Có 5 phím trên bảng. Phím gần IC nhất RESET mạch. 4 phím  dưới tương ứng là LI- SET – UP – DOWN:
+ Nếu bấm phím LI sẽ có những hiệu ứng tự động chạy dùng để trang trí và phục vụ mục đích test cầu thang. Nhấn phím này 1 lần hiệu ứng bắt đầu chạy. Nhấn lần nữa sẽ tắt hiệu ứng. Để chỉnh được tốc độ hiệu ứng chạy nhanh chậm, bấm phím UP màn hình hiện số nhấn nút UP tiếp để tăng hoặc nút DOWN để giảm, càng giảm về 0 thì tốc độ càng nhanh. Nhấn nút SET để lưu giá trị vừa cài. Thực hiện bấm lại nút LI để chạy hiệu ứng đa thay đổi.
+ Nếu bấm phím SET 1 lần đồng hồ hiển thị mặc định số 30 là thời gian đếm ngược dành cho người già trẻ em hay đi chậm trên cầu thang. ( Thời gian có thể tăng lên tới 99S nhằm tác dụng thay cho cảm biến ở giữa cầu thang tương ứng hơn 1 phút đi bộ)
Trong lúc màn hình đang hiện số. Bấm phím UP để tăng thêm số bấm DOWN để giảm số.
Bấm phím SET lần nữa sẽ lưu kết quả cài đặt.
+ Nếu lúc màn hình đã tắt không hiển thị số đếm. bấm phím UP 1 lần sẽ hiện số từ 0 – 9 bất kỳ đây là tốc độ chạy của từng bậc nhanh chậm. Số càng thấp bậc chạy càng nhanh.. Bấm Up để tăng số bấm DOWN để giảm số. Bấm phím SET để thoát lưu tốc độ.
+ Nếu lúc màn hình đã tắt. Bấm phím Down 1 lần nhả tay. Màn hình mặc định NSX là 24 nghĩa là 24 bậc chạy cầu thang. Muốn chạy cho nhà 17 bậc hoặc 22 bậc thực hiện bấm phím Down để giảm cho tới số bậc mong muốn. Bấm giữ phím DOWN sẽ giảm nhanh hơn. Bấm SET để thoát lưu số bậc. Khi Cài quá số bậc mong muốn. Bấm Down cho giảm hết về 2 sau đó mới được bấm Phím UP để tăng số trở lại.
3A: Hướng dẫn lắp cầu thang 16 bậc – 21 Bậc
Lưu ý: Vị trí bậc. Nhìn trên bảng Điều khiển thì bên trái sẽ là bậc 24 và bên phải sẽ là bậc 1
Cảm biến khoảng cách màu vàng bên trái ứng với bậc 1 và cảm biến bên phải ứng với bậc 24.
Vì vậy khi đã SETUp 17 bậc hoặc 22 Bậc cầu thang.  Bắt đầu nối bậc số 1 cho bậc nhà thấp nhất. Và cảm biến 1 cho vị trí chân bậc nhà thấp nhất.


      3.  Hướng dẫn kết nối:
Tại mỗi bậc cầu thang là 1 thanh nhôm led siêu sáng dùng điện áp 12V. Khi lắp đèn cầu thang lên từng bậc quý khách nên hàn các cầu thanh led trước phân biệt màu hoặc đánh dấu. Gắn keo chắc chăn ( Có thể dùng keo nến bọc mối hàn)
Khi lắp từng bậc xong, nên thử led từng bậc cho sáng hết rồi tiếp tục kết nối đến mạch điều khiển theo sơ đồ trên.
Như  sơ đồ có 24 bậc mỗi bậc Led có các cực âm led sẽ nối vào mạch. Cực dương led ta sẽ kéo 1 đường điện dây to hơn tại mỗi bậc trích ngang cực dương thanh led với nó tạo thành đường mạch chung nguồn dương 12V.
Nguồn 12V 20A có 2 cổng điện áp 220V điện lưới xoay chiều quý khách lắp cẩn thận.
Ngoài ra có 3 cổng cực dương 12V bên phải và 3 cực – 12V ( COM) bên trái tiếp của bên phải.
Như vậy khi dấu nối ta dùng 1 cặp cực cho mạch điều khiển.
Quý khách nhà cầu thang bậc dài 3 mét. Lắp thêm cảm biến góc rộng PIR.  Cách lắp liên hệ: 03.6666.1219 – 0333.17.1699.
Đồi với bậc thang dài 1.2m góc bước cầu thang rộng quý khách có thể thay đổi mua sang loại cảm biến 100cm.


III. Các dự án lắp đặt cho khách hàng
