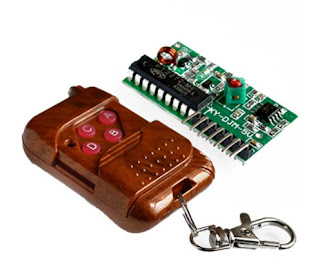

Tay khiển và Module thu RF 315 loại M4



1. Thông số kỹ thuật:
- Điện áp sử dụng: 5V
- Giải mã PT2272-M4
- Trở dao động: 820K
- Tần số thu: 315 Mhz
- Anten dài: 23CM
- Chân nguồn: Vcc(+5V) ; GND
- Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
- Tín hiệu ra: D0, D1, D2, D3
Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
Lưu ý:
- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
- Ý nghĩa của module T4, M4 , L4
+ T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai.
+ M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
+ L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0




Mã sản phẩm: BOARDLINK-TC2

Giá 100.000đ -Còn 65.000 -  BH 12 tháng
