[HƯỚNG DẪN SỬ DỤNG] - Cầu thang led cảm ứng Led 1903 - SH01



Xu hướng trang trí ngôi nhà bằng đèn led đang phát triển ngày càng mạnh, trong đó không thiếu trang trí cho cầu thang led cảm ứng đẹp.

Hầu hết nhiều ngôi nhà tầng đều có cầu thang bộ đi lại, nhưng vẫn chỉ sử dụng bóng đèn cảm ứng sợi đốt, ngôi nhà chưa được sang trọng bằng trang trí đèn led cho từng bậc.

Với thiết kế đèn led sáng cho từng bậc sẽ làm cho ngôi nhà hiện đại đẳng cấp, tạo sự thích thú, chống trộm,...Nhưng nhiều gia đình đã xây cầu thang từ lâu mấy chục năm, muốn cải tiến nâng cấp cho ngôi nhà thêm đẹp sinh động liệu phải đục tường sao?

Vấn đề này thực sự nhiều gia chủ sẽ đắn đo khi phải đục tường ngôi nhà xinh đẹp của mình. Để giải quyết vấn đề này SmartHomeSH.Com đã thiết kế một mẫu đèn cầu thang led đẹp sáng dễ lắp chỉ việc dán lên từng bậc led hoặc dán lên lan can cầu thang, hoặc mắc so le gấp khúc từng bậc sẽ rất đẹp mà lại không phải đục tường.

I. Cách đấu nối cầu thang kiểu 1:

Cách này là đơn giản nhất khi có thể bố trí lắp dải led trên Lan can cầu thang gỗ. Hoặc cạnh mép tường. Sử dụng thêm máng nhôm và nắp chụp bảo vệ thi công nhanh gọn. Thích hợp nhà đã hòa thiện.



II. Cách đấu nối cầu thang kiểu 2:

Cách này thay vì đi một dải led thằng, chúng ta sẽ bố trí đi từng bậc mép sẽ làm cho cầu thang có nhịp điệu hơn. Thích hợp cho nhà đã hoàn thiện hoặc đang thi công. Sử dụng máng nhôm.

Riêng kiểu này sáng sẽ khá lạ mắt so với kiểu trên.



III. Cách đấu nối cầu thang kiểu 3:

Led sáng từng bậc nhịp từng bước chân người đi. Mỗi bậc dưới mép cầu thang là 1 dải led được nẹp vào máng nhôm chống nước bảo vệ, ánh sáng lan tỏa đều đẹp.
Cách mắc vẫn chỉ sử dụng 3 dây.



IV. Cách đấu nối cầu thang kiểu 4:

Đây vẫn là cách mắc cầu thang sáng từng bậc nhưng sẽ Pro hơn nhiều. Hiệu ứng sáng dần từng bậc


Quý khách cần tư vấn thêm cách sử dụng cho từng chức năng và các đấu nối chi tiết lé vui lòng liên hệ Zalo: 0333.17.1699 24/7

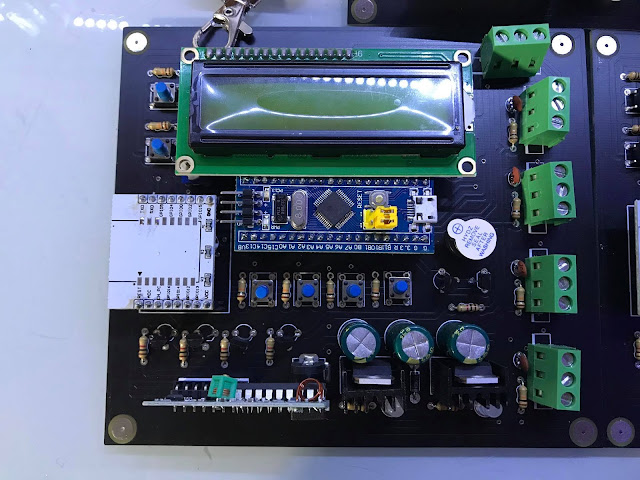

1. Thông tin sản phẩm:
- Kích thước bảng điều khiển: 15 x 15 cm
- CPU STM32 mới nhất USA
- Màn hình LCD 16x2
- Cảm ứng hồng ngoại 4 chiếc
- Tích hợp chip Wifi ESP8266V12
- Có Remote điều khiển từ xa tùy chọn chế độ
- Sử dụng led dây full color chip 1903 dễ dàng lắp đặt thay thế
- Nguồn cung cấp Adapter 220V - 12VDC 5A
- Bảo hành 24 tháng giao hàng toàn quốc
- Bảo trì trọn đời sản phẩm



Mã sản phẩm: BOARDLINK-TC2

Giá 3.500.000đ -Còn 2.990.000 -  BH 24 tháng

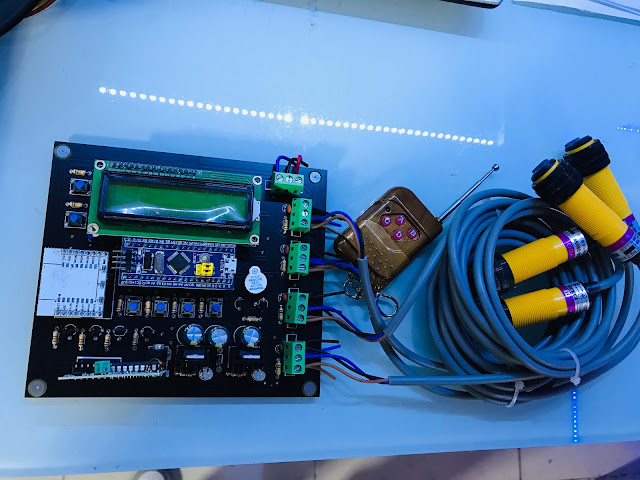

2. Hình ảnh bộ điều khiển + 4 cảm biến 2 đầu


A. Ưu điểm của hệ thống cầu thang led cảm ứng led dây IC 1903:

- Dễ dàng lắp đặt cho nhiều ngôi nhà có kết cấu phức tạp, cầu thang gia đình khách hàng đã thi công hoàn thiện vẫn lắp được không cần phải đục tường

- Led dây chỉ việc đặt vào máng nhôm gắn lên tường.

- Có nhiều kiểu thiết kế:

+ Dạng 1 cầu thang lắp thành dải

+ Dạng 2 cầu thang lắp bám mép lượn sóng của cầu thang

+ Dạng 3 cầu thang lắp như kiểu truyền thống từng bậc dưới cầu thang

- Người đi lên cầu thang đi vài bước thụt lại cầu thang tự tắt dần

- Đổi màu RGB, chỉnh màu, chỉnh độ dài bậc led, chỉnh tốc độ led,...

B. Tính năng sản phẩm:

Bộ điều khiển SH01 có 4 Chế độ: Mode 1 đến Mode 4

- Mode 1: Sử dụng 4 cảm biến dành cho nhiều người đi vào cầu thang không lo đèn cầu thang tắt nửa chừng. và là chế độ chính của hệ thống cầu thang led Như Video sau:

Trên bảng điều khiển có 2 phím nhấn gần màn hình LCD chưa cần sử dụng ( Tính năng kết nối Wifi)

Hiện sẽ sử dụng 4 phím bấm bên dưới lần lượt MODE - UP - DW - SELECT

+ Bấm nút Mode sẽ chuyển sang các chế độ khác. Quý khách tạm chuyển chế độ 1 để sử dụng Test sản phẩm

+ Trong Mode 1, Bấm phím Select lần 1 màn hình hiển thị Select Effect bấm phím UP/DW để chọn các hiệu ứng chạy của led có 3 chế độ chạy hiệu ứng: Sáng dần, Sáng băm xung, sáng đuổi.

 + Bấm phím Select lần 2 màn hình hiển thị Select Color. Bấm phím UP/DW để tùy chọn đổi màu cho dải led: Xanh lá, xanh dương, Đỏ, Hồng, Vàng, Trắng, Automatic,

+ Bấm phím Select lần 3 màn hình hiển thị Number Led, trong chế độ này sẽ cho phép tăng giảm độ dài dải led, cầu thang càng dài ta sẽ chỉnh số led nhiều lên. Bằng phím UP/ DW

+ Bấm phím Select lần 4 màn hình hiển thị Speed Led. Chế độ này sẽ cho phép tăng giảm tốc độ đèn led nhanh chậm phù hợp với ý thích. Bấm phím UP/DW để thay đổi tốc độ. Nhanh nhất 0.1s chậm nhất 10s.



- Mode 2: Sử dụng cho việc cầu thang sáng đổi màu tự động cho mỗi lần đi lên cầu thang
- Mode 3: Sử dụng 2 cảm biến tối ưu cầu thang.
- Mode 4: Nháy theo nhạc





Combo đầy đủ cho việc lắp đặt hệ thống cầu thang led cảm ứng




Bộ combo Gồm:

- 2 cuộn led IC 1903 RGB đổi màu
- Dây điện nối cảm biến
- 4 cảm biến khoảng cách
- Remote điều khiển từ xa chọn chế độ, chọn màu led,...
- Nguồn adapter dành cho led 12V 5A
- Bộ điều khiển trung tâm hệ thống cảm ứng led cầu thang bản mới nhất




Giá 4.500.000đ -Còn 3.690.000đ -  BH 12 tháng


CÔNG TY TNHH ĐIỆN TỬ ECHIPKOOL

Showroom: SN14 Ngõ 83, Đ. Phú Diện, Q. Bắc Từ Liêm, Hà Nội ( gần ĐH tài Nguyên môi trường)



Hotline + Zalo hỗ trợ : 03.6666.1219 – 0333.17.1699

Quý khách khi lắp để cho đẹp khuyến nghị mua thêm máng led để gắn led dây tản nhiệt và bảo vệ led tuổi thọ bền hơn, đẹp chuyên nghiệp hơn.







3. Video hướng dẫn sử dụng cài đặt sản phẩm:


A. Hướng dẫn cách kết nối đèn led IC 1903 với bộ điều khiển:



B. Hướng dẫn tùy chọn các chế độ led






C. Hướng dẫn cách mắc các kiểu cầu thang
